Acoplamentos Industriais

O que são acoplamentos?

Acoplamentos são componentes que ligam dois eixos, como motor e redutor ou redutor e bomba, para transmitir rotação e torque. Os modelos flexíveis também compensam pequenos desalinhamentos entre os eixos e amortecem choques e vibrações, protegendo rolamentos, mancais e vedações.

Principais tipos

• Rígidos: unem os eixos sem folga e exigem alinhamento preciso, pois não compensam desalinhamentos.

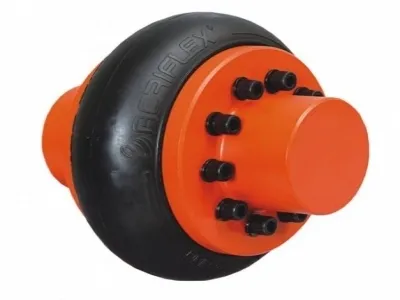

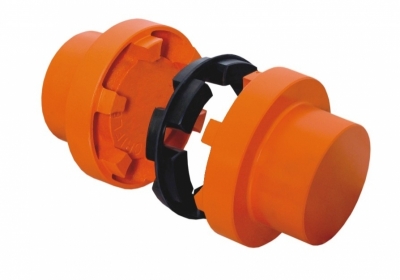

• Elásticos (tipo garra/estrela ou pneu): usam um elemento de borracha ou poliuretano que absorve choques e vibração e acomoda pequenos desalinhamentos.

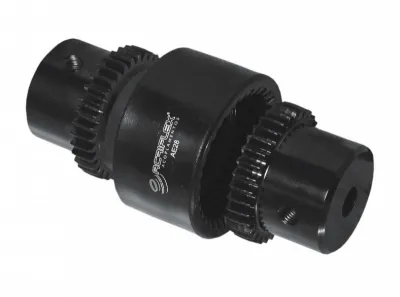

• De grade e de engrenagem: indicados para torques elevados e equipamentos pesados; normalmente precisam de lubrificação periódica.
• De corrente: dois cubos dentados unidos por corrente dupla, com montagem e desmontagem simples; também exigem lubrificação.

Onde são usados

Bombas, compressores, ventiladores, redutores, transportadores, misturadores, agitadores, máquinas operatrizes e acionamentos industriais em geral.

Como escolher

• Torque a transmitir, calculado a partir da potência e da rotação.
• Fator de serviço conforme o tipo de carga (uniforme, com choques, com reversões) e as horas de trabalho.
• Diâmetros dos eixos, dimensões das chavetas e distância entre as pontas dos eixos.
• Desalinhamento esperado e espaço disponível para montagem.
• Temperatura, presença de óleo, umidade ou produtos químicos.

Instalação e manutenção

Mesmo os acoplamentos flexíveis precisam de alinhamento correto, feito com relógio comparador ou alinhador a laser. Na manutenção, verifique trincas, deformação ou pó no elemento elástico, folgas, ruídos, aquecimento e aperto dos parafusos. Nos tipos de grade, engrenagem e corrente, siga os intervalos de lubrificação do fabricante.

Critérios para especificação e orçamento

• Marca e modelo do acoplamento atual (quando houver gravação).
• Potência (kW ou cv) e rotação do motor.
• Diâmetro dos dois eixos e dimensões das chavetas.
• Distância entre as pontas dos eixos.
• Tipo de equipamento acionado e regime de trabalho (partidas frequentes, choques, reversões).
• Fotos do acoplamento montado.

Para cotação, envie a referência do acoplamento, os diâmetros dos eixos e a potência e rotação do equipamento para a equipe da Belt Correias.

Perguntas frequentes:

Qual a diferença entre acoplamento rígido e acoplamento flexível?

O rígido une os eixos sem permitir desalinhamento e exige alinhamento preciso. O flexível tolera pequenos desalinhamentos angulares, paralelos e axiais e, conforme o modelo, absorve choques e vibrações.

Quais dados são necessários para selecionar um acoplamento?

Potência e rotação (para obter o torque), fator de serviço da aplicação, diâmetros dos eixos com as chavetas e distância entre as pontas dos eixos.

Acoplamento flexível dispensa alinhamento?

Não. A capacidade de compensação é limitada. Desalinhamento acima do admissível desgasta rapidamente o elemento elástico e aumenta as cargas nos rolamentos.
